Имеются разные типы оптических патч-кордов. Некоторые из них одномодовые, а некоторые многомодовые. Многомодовые патч-корды описываются по их сердечнику и диаметрам оболочки. Обычно диаметр многомодового патч-корда составляет 50/125 µm или 62.5/125 µm. В настоящее время имеются четыре типа многомодовых патч-кордов: OM1, OM2, OM3 и OM4. Буквы «ОМ» означают оптический многомодовый. Каждый тип патч-кордов имеет свои разные характеристики.

Стандарт

Каждые «ОМ» имеют требование на минимальную Модовую Широкополосность(MBW). OM1, OM2 и OM3 определяются стандартом ISO 11801, который основан на модовой широкополосноти многомодового патч-корда. В августе 2009 года, TIA/EIA утвердил и выпустил 492AAAD, который определяет критерий эффективности для OM4. Хотя они разработали оригинальные обозначения «ОМ», IEC еще не выпустил утвержденный эквивалентный стандарт, который в конце концов будет документирован как тип патч-корда A1a. 3 в IEC 60793-2-10.

Спецификации

· OM1 кабель типично имеет оранжевую оболочку и его размер сердечника составляет 62.5 микрометров (µm). Он может поддержать 10 Gigabit Ethernet на расстоянии макс. до 33 метра. Он наиболее широко используется для приложений 100 Megabit Ethernet.
· OM2 также имеет оранжевую оболочку. Его размер сердечника составляет 50µm, а не 62.5µm. Он поддерживает 10 Gigabit Ethernet на расстоянии макс. до 82 метра, но наиболее широко используется для приложений 1 Gigabit Ethernet.

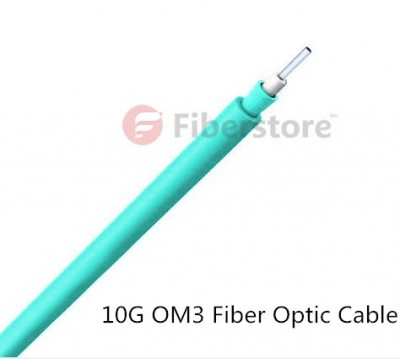

· OM3 имеет предлагаемую оболочку зелено-голубого цвета. Как OM2, его размер сердечника составляет 50µm. OM3 поддерживает 10 Gigabit Ethernet на расстоянии макс. до 300 метров. Кроме этого, OM3 может поддержать 40 Gigabit и 100 Gigabit Ethernet макс. до 100 метров. Но он наиболее широко используется для 10 Gigabit Ethernet.

· OM4 также имеет предлагаемую оболочку зелено-голубого цвета. Он имеет дальнейшее улучшение по сравнению с OM3. Он также использует 50µm сердечник, но поддерживает 10 Gigabit Ethernet на расстоянии макс. до 550 метров и 100 Gigabit Ethernet на расстоянии макс. до 150 метров.

Различия

Имеется несколько различий между четырьмя типами многомодовых патч-кордов. Мы можем чётко узнать на следующей табличке:

· Диаметр: Диаметр сердечника OM1 составляет 62.5 µm, а диаметр сердечника OM2, OM3 и OM4 составляет 50 µm.
· Цвет Оболочки: OM1 и OM2 MMF обычно имеют оранжевую оболочку. OM3 и OM4 часто имеют зелено-голубую оболочку.
· Оптический Источник: OM1 и OM2 обычно применяют источник света LED. Но OM3 и OM4 обычно применяют 850 nm VCSELs.
· Полоса Пропускания: при 850 nm минимальная модовая широкополосность OM1 составляет 200Hz*km, OM2 - 500Hz*km, OM3 - 2000Hz*km, OM4 - 4700Hz*km.

OM3&OM4 Превосходят OM1&OM2

Оба OM1 и OM2 работают с основным устройством LED, которое может передавать сотни режимов света по кабелю, а в то время OM3 и OM4 оптимизированы для основного устройства лазера(например VCSEL), которое применяет меньше режимов света. LEDs не могут достаточно быстро включаться/выключаться для поддерживания приложений с более высокой пропускной способностью, а в то время VCSELs способны модулировать миграцию на более 10 Gbit/s и используются во многих высокоскоростных сетях. По этой причине OM3 и OM4 являются единственными многомодовыми патч-кордами, входящие в стандарт 40G и 100G Ethernet. Теперь OM1 и OM2 обычно используются для 1G миграции, поэтому они не подходят для современных высокоскоростных сетей. В настоящее время OM3 и OM4 используются для 10G миграции. Но в будущем, OM3 и OM4 могут поддерживать миграцию на 40G и 100G, поэтому они могли бы стать тенденцией.
