Кат6/6a Претерминированные Trunk Кабели прошли Испытание Fluke

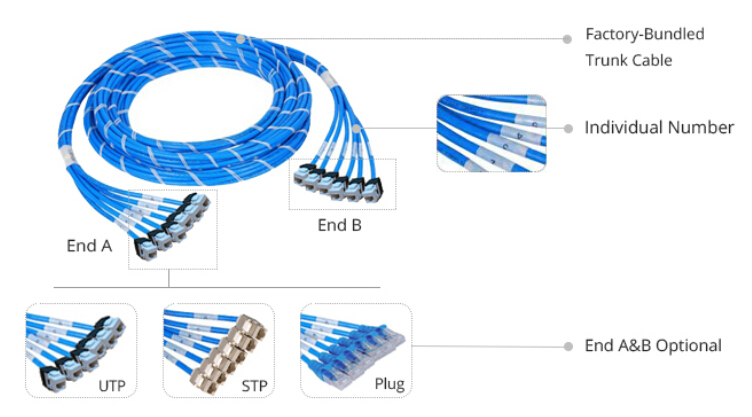

Кат6/6a jack - plug претерминированные trunk кабели прошли испытание Fluke. Эти сетевые кабели обеспечивают быструю и легкую установку по довольно низкой затрате, которые значительно увеличивают эффективность работы и уменьшают затраты на труд во высокоплотном кросс-соединении и системе передачи данных. почему кабелям Ethernet лучше пройти испытание Fluke? Как это испытание создается и каково значение на нем величины и графиков? Давайте прочитаем немного спецификации, и Вы можете найти ответ.

Что Такое Испытание Fluke?

Итак, что же такое испытание Fluke? Название говорит обо всем. Оно поддерживается Корпорацией Флюк (Fluke Corporation) — самый известный производитель испытательного оборудования для кабеля. Их оборудование сочетает в себе множество тестов и адаптируется к постоянно меняющейся технологии. Испытание Fluke проверяет характеричтику кабеля. Тестировать конкретный кабель в основном для того, чтобы проверить, какая длина кабеля соответствует стандартам характеристики особенного типа кабеля (кат5e, кат6 и т. д.). Оно также проверяет сопротивление (ом), запас по вносимым потерям (дБ), частоту (МГц), задержку распространения сигнала (prop. Delay) (нс), перекос задержек в парах DS (delay skew) (нс) и лимит (дБ). Во время проверки каждой из пар, испытание Fluke выявляет

уровень шума при передаче данных и показывает, соответствует ли этот шум промышленным стандартам.

Почему Испытание Fluke Важно для Сетевых Кабелей?

Сетевые кабели теперь повсеместные и являются неотъемлемой частью любой современной AV-системы. Поврежденный кабель может привести к катастрофическому последствию для сети. Хотя тестирование и сертификация сетевого кабеля не обязательная во всех случаях, испытание кабеля играет важную роль в проверке качества кабеля и обеспечении нормальной работы новой сети, а также в устранении сетевых неполадок и решении проблем существующего кабеля. Итак, испытание Fluke необходимо для определения характеристики кабеля или сети, чтобы избежать текущих и будущих сетевых проблем, что в известной степени обеспечивает необходимую пропускную способность установленных кабельных линий для поддержки передачи данных.

Анализ Значений и Графиков в Отчете о Испытании Fluke

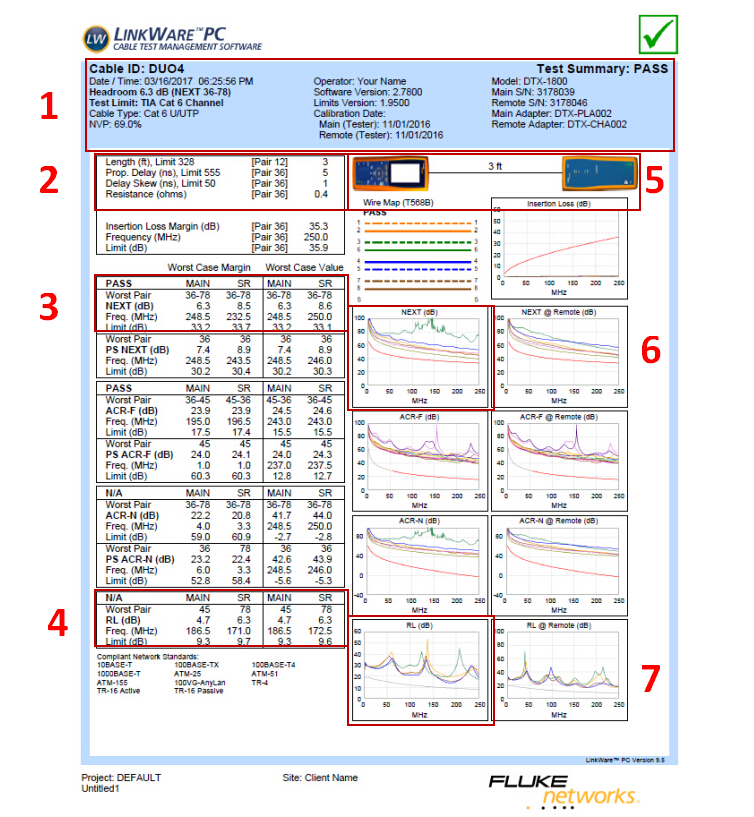

Тестер Fluke поддерживает два набора спецификации для Кат 5e и 6 патч-кордов: спецификация TIA и ISO. Спецификация ISO немного строже, чем TIA. В случае Кат6a патч-корда тестер поддерживает только спецификации ISO. Вот примерный отчет о испытании Кат6 jack - plug претерминированных trunk кабелей. Мы пронумеровали некоторые из самых важных пунктов для объяснения. Вы можете скачать полный отчет о испытании здесь.

1. Предел Теста

Это длина, в метрах, для которой пределы в спецификации, используемые в тесте, были рассчитаны. Она всегда должна равняться или превышать фактическую длину вашего кабеля, и представляет собой следующую более длинную длину кабелей, для которой тестер Fluke имеет запрограммированный набор пределов.

2. Таблица Длины, Задержки, Неравномерность, Сопротивления

Эта таблица показывает оценку тестера для длины кабеля (которая может не совпадать с фактической длиной – этот показатель оценивается измерением электрической задержки), задержки распространения (т. е. как долго сигнал передается от одного конца кабеля к другому) в наносекундах, неравномерность задержки распространения сигнала в наносекундах, и сопротивления пары в омах.

3. Таблица Перекрестных Помех (NEXT)

Эта таблица определяет худший результат переходных помех (NEXT) на ближнем конце в кабеле. Перекрестные помехи являются тенденцией сигналов на одной из пар данных к вызыванию сигнала на другой паре данных. Перекрестные помехи испытываются между каждой возможной комбинацией пары/пары в кабеле, и испытываются от “main” и “remote” блоков тестера, результат которого указывается отдельно в столбцах “MAIN” и “SR”. Таблица “Worst Case Value”, справа, всегда пустая в испытаниях патч-корда.

“Worst Pair“—эта строка показывает, со ссылкой на назначение штифта коннектора, какой набор пар демонстрировали худшие перекрестные помехи.

“NEXT(dB)“—эта строка не показывает фактическое значение NEXT (Перекрестные Помехи на Ближнем Конце); наоборот, она показывает наименьший запас, в децибелах, по которой измеренное значение NEXT превышает лимит тестирования. Обратите внимание, что NEXT выражается как положительное значение, и что чем выше это значение, тем ниже уровень перекрестных помех.

“Freq. (MHz)“—эта строка показывает частоту в Мегагерцах, по которой худший запас NEXT, показываемый на строчке выше, происходит.

“Limit (dB)“—Эта строка показывает предел, в децибелах, для NEXT на показываемой частоте. Добавляя это значение к запасу, показываемой на строке NEXT(dB), мы можем знать фактическое значение NEXT в децибелах на этой частоте в тестируемом кабеле.

4. Таблица Возвратных Потерь

Данная таблица показывает худшую пару в кабеле по возарвтным потерям, и показывает, что худший переходной запас пары превысил лимит возвратных потерь в спецификации. Возвратные потери являются потерами, вызванными сигналами в кабеле из-за изменения в импеданса линии.

5. Оценка Длины

В таблице слева показана оценка длины кабеля на основе траты времени передачи сигнал по кабелю. Эти оценки обычно довольно близки, но могут отличаться от измеренной длины физического кабеля.

6 и 7. Графики NEXT и RL

Эти графики показывают значения NEXT и возвратных потерь, в дБ, когда они изменяются по частоте. Горизонтальная ось представляет собой частоту (она будет работать до 250 МГц для Кат 6 и 500 МГц для Кат 6а), а вертикальная ось - дБ. В каждом случае относительно ровный, более нижный красный след показывает пределы тестирования, и более неровные, ухабистые цветные следы выше показывают шесть комбинаций пары (для NEXT) или четыре пары (для RL), каждый из которых был в разных цветах. Если следы для пар и комбинаций пары останавливаются выше соответствующей предельной линии, то кабель проходит спецификацию.

Вывод

Сегодня большинство бизнеса сильно зависит от локальной сети (LAN) для передачи данных и связи. Проблемы сети, вызванные поврежденными кабелями, последовательно угрожают бизнес-операции, так что качество кабелей важно для здоровья и надежности всей сети. Кат6/6a претерминированные trunk кабели, которые поддерживаются испытанием Fluke.
