Статья 770 норм NEC(National Electrical Code, он же NFPA 70) охватывает требования, которые указывают, что кабели, используемые в помещениях, как коммерческих, так и жилых, должны быть одобрены Национальной Поверочной Лабораторией(Nationally Recognized Testing Laboratory, NRTL). Кроме того, NEC определила рейтинг пожаробезопасности и дымовыделения для волоконно-оптических кабелей, в том числе plenum, riser и общего назначения(general purpose).

Сравнение Класса Огнестойкости Оптического Кабеля

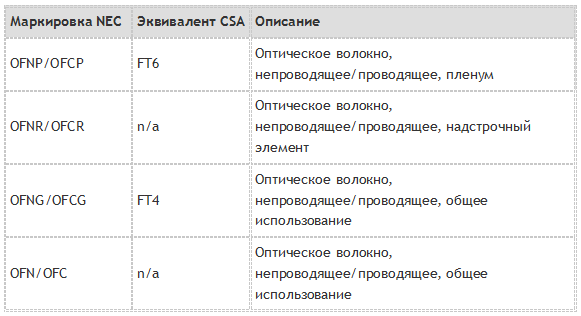

Как правило, существует четыре класса огнестойкости как для непроводящих, так и для проводящих кабелей. Классы огнестойкости описаны ниже от высокой до низкой. По рейтингу огнестойкости более высокий рейтинг может заменять низкий рейтинг(OFNG и OFN взаимозаменяемы для назначений NEC). Кроме того, непроводящий кабель может заменить проводящий, но наоборот нет.

Оптический Кабель OFNP/OFCP

OFNP (Optical Fiber Nonconductive Plenum) - волоконно-оптический кабель для пленумных пространств, не проводящий ток. OFCP (Optical Fiber Conductive Plenum) - волоконно-оптический кабель для пленумных пространств, проводящий ток. Кабели OFNP и OFCP характеризуются высокой огнестойкостью и низким дымовыделением. Они могут быть проложены коробах, пленумных полостях и других местах, используемых для вентиляции здания без огнестойких короб. Цель данного рейтинга - уменьшить передачу огня и видимого дыма в незатронутых частях здания. Токсичные или коррозионные элементы дыма не измеряются. OFNP/OFCP Plenum кабели прошли самые строгие испытания NEC, рассчитанные как на воспламеняемость, так и на выделение ядовитого дыма. И они имеют наивысший рейтинг огнестойкости, и никакие другие типы кабелей не могут использоваться в качестве заменителей. Этот тип кабеля может быть помечен как «FT-6» Канадской Ассоциацией Стандартов (CSA).

Оптический Кабель OFNR/OFCR

OFNR (Optical Fiber Nonconductive Riser) - волоконно-оптический кабель для стояков и вертикальных каналов, не проводящий ток. OFCR (Optical Fiber Conductive Riser) - волоконно-оптический кабель для стояков и вертикальных каналов, проводящий ток. Кабели OFNR/OFCR Riser прошли только испытание на воспламеняемость и не выдерживают такого высокого уровня, как кабели Plenum. А вот оптические кабели Plenum можно использовать для прокладки в стояках и вертикальных каналах вместо оптичских кабелей Riser.

Оптический Кабель OFNG/OFCG

OFNG относится к оптоволоконному непроводящему универсальному кабелю , а OFCG относится к оптоволоконному проводящему универсальному кабелю. Эти кабели не могут передавать пламя более чем на 4 фута, 11 дюймов. Они не должны проникать в полы или потолки, т. е. могут использоваться только на одном этаже. Оптоволоконный кабели OFNG/OFCG могут использоваться в любых коммерческих помещениях, кроме областей, где требуются кабели Plenum или Riser. Они тестируются только пламенем и имеют более низкий уровень пожаробезопасности, чем оптоволоконные кабели Plenum или Riser. Оптоволоконные кабели Plenum или Riser могут использоваться вместо кабелей общего назначения(General Purpose).

OFN/OFC (Optical Fiber Nonconductive/Conductive) — кабели общего применения для горизонтальной проводки. Их прокладка в межэтажпых переходах и воздуховодах без огнестойких коробов или труб не допускается.

Обратите внимание: кроме выше четырех типов пожаробезопасных волоконно-оптических кабелей по классификации NEC (National Electrical Code), имеется еще один широко используемый кабель - LSZH. Кабели LSZH, предназначенные для устранения токсичных газов, возникающих при взаимодействии воды с веществами, высвобождаемыми при ожоге кабеля, требуются во многих ситуациях по европейским стандартам (RoHS). Они рекомендуются для использования в закрытых помещениях с небольшой вентиляцией или в зонах, где может быть повреждено чувствительное оборудование.  Этот кабель характеризуется низким дымовыделением, нулевым содержанием галогенов и он может использоваться как кабель Riser или General Purpose.

Решение Plenum Кабелей

Из вышеприведенного сравнения видно, что кабели OFNP имеют самый высокий класс огнестойкости. Cуществуют различные типы OFNP plenum кабелей, включая патч-корды, plenum trunk кабели (транковые) с коннекторами MTP и plenum (harness кабели)оптические патч-корды с коннекторами MTP-LC, среди которых MTP plenum кабельные сборки являются наиболее желательным продуктом для решения проблем, связанных с несчастными случаями пожара и спросом на высокую пропускную способность, в ограниченных пространствах дата-центра. Они не только отвечают требованию высокоплотной кабельной системы, но и защищают оборудование и людей во время пожара.

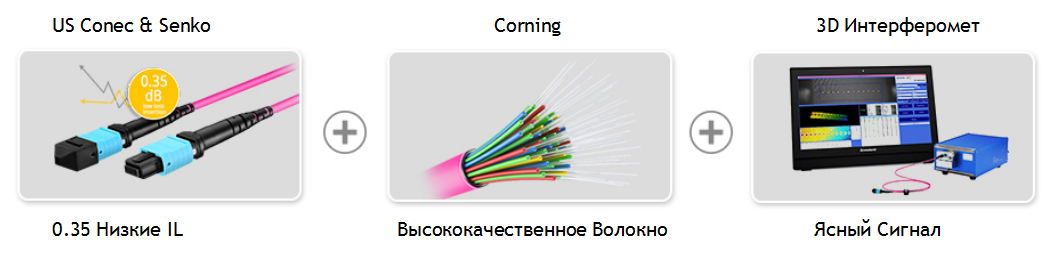

Кроме того, наши MTP кабели обеспечивают наивысшую производительность и низкие вносимые потери. Разъемы MTP напрямую поставляются из U.S. Conec®, и они протестированы и гарантированы 3D-интерферометром. Кроме того, вносимые потери разъемов MTP поддерживаются не более 0,35 дБ, обеспечивая хорошее физическое соединение и ясный сигнал.
